全自动水灌装生产线解决方案

金荣机械系列水灌装生产线可以分别定制适合350-2000ml小瓶水、2-10L大瓶水以及3-5加仑桶装水的生产线,适合纯净水、山泉水、矿泉书、饮用水等。

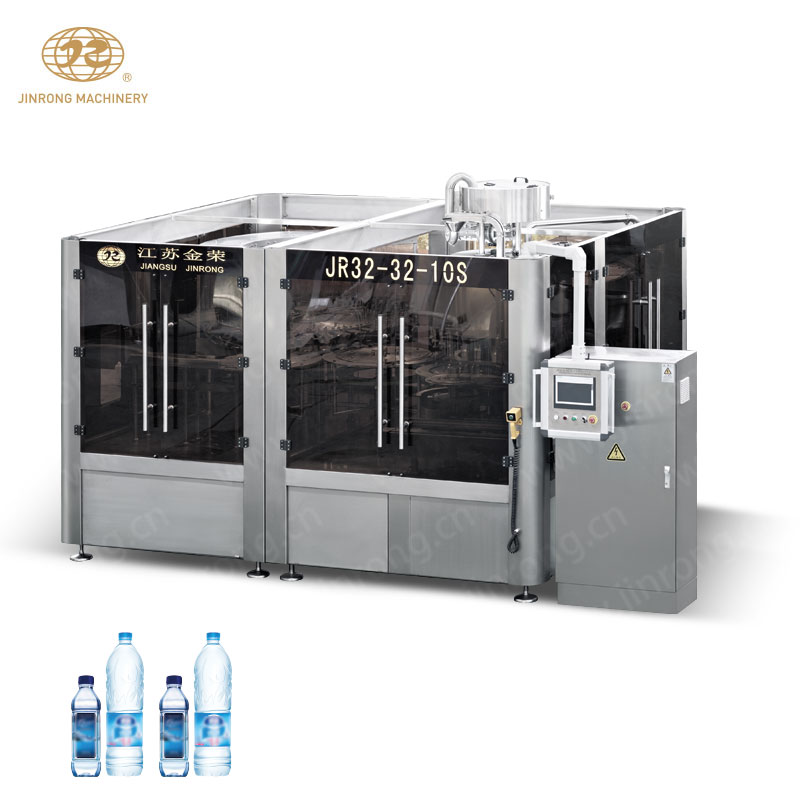

金荣水灌装生产线

金荣机械
全套水灌装线适合PET瓶装水灌装生产,其封口方式可以选配金属防盗盖和塑料盖,适合中小型饮料生产厂家。全自动水灌装机采用了OMRON 可编程变频器(PLC)控制机器的自动运行,进瓶链道采用变频调速,与主机变频相互配合使进瓶运行更稳定可靠。纯净水灌装设备光电检测部件的运行状况,自动化程度高,操作简便。在此基础上,饮用水灌装机更变灌装部分,可以形成低真空灌装方式。

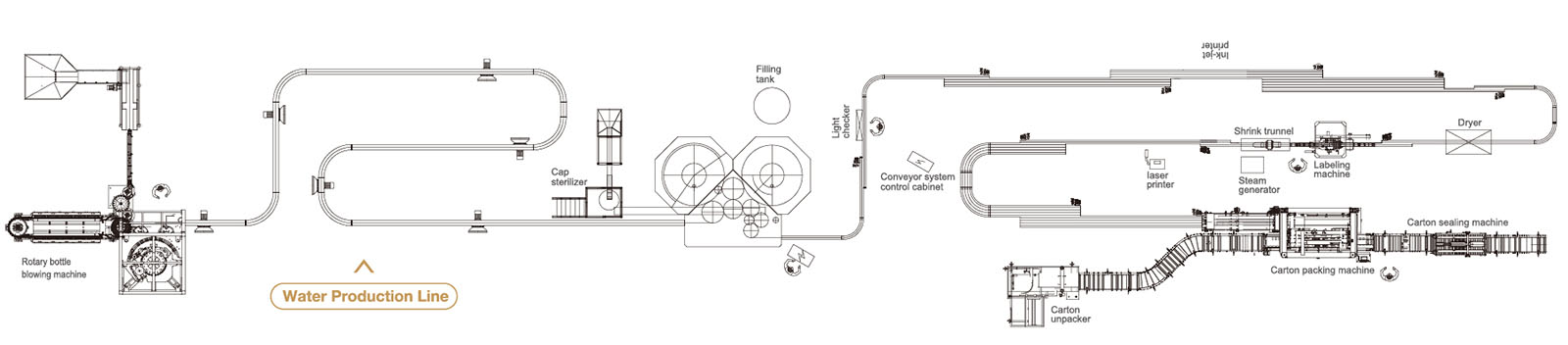

成套水灌装线生产流程

金荣机械
成套水灌装线

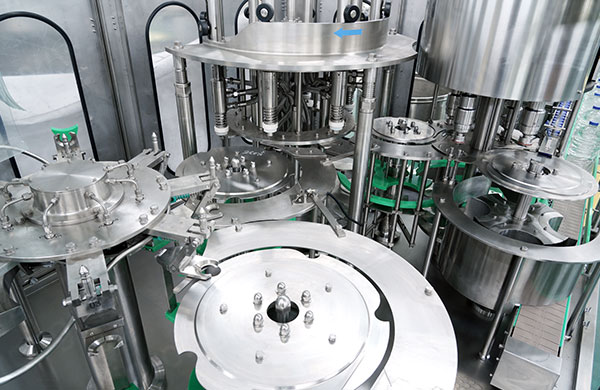

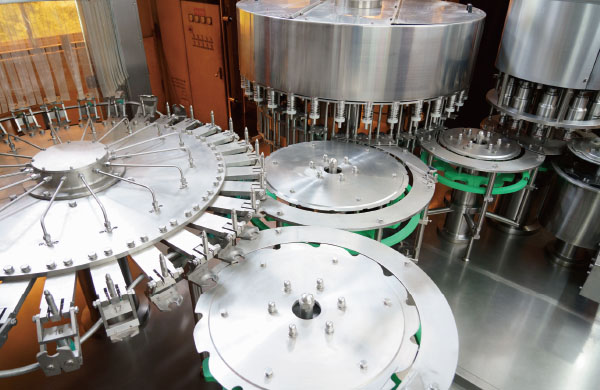

200ML-10L小瓶水灌装机细节展示

金荣机械
  • 小瓶水灌装机冲瓶部分

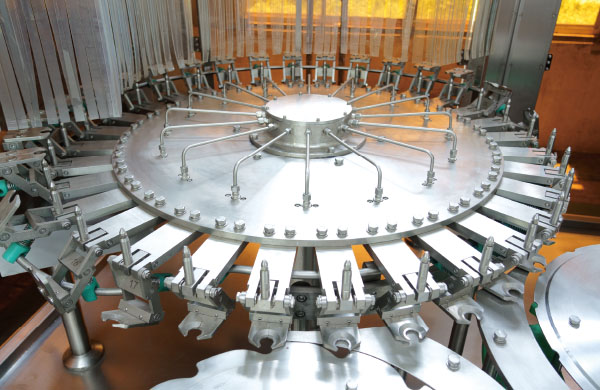

    冲瓶部分
    1.小瓶水灌装机冲瓶部分为回转式冲瓶机,主要用于饮料、水等产品的新瓶冲洗之用。
    2.PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下,无菌水冲洗后沥干,自动翻转至瓶口朝上,经出瓶星轮输送至灌装机。
    3.设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料;开放式齿轮传动。
    4.全新的不锈钢夹钳,结构简单,调整方便;与瓶口接触面积少,有效避免对瓶口的二次污染。
  • 小瓶水灌装机灌装部分

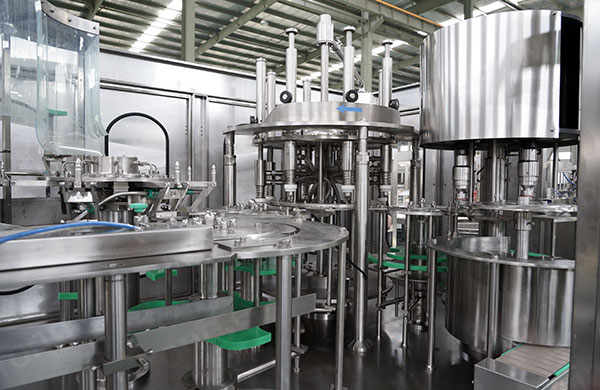

    灌装部分
    1.进入小瓶水灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升,然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程,灌装结束后瓶口下降离开灌装阀,瓶子通过卡瓶颈过渡拨轮进入旋盖机。
    2.灌装量可微调,灌装后液位相同。
    3.主传动采用齿轮传动即开式组合传动,其效率高,噪声小,寿命长,维修方便,润滑充分,采用变频器对机器的主电机转速进行控制。
  • 小瓶水灌装机旋盖部分
    旋盖部分
    1.旋盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上,并由输送链送至后道工序。
    2.放置和加盖系统,电磁加盖头,具有卸料功能,确保加盖过程中瓶子碰撞小。
    3.采用304/316不锈钢结构。
    4.缺瓶时自动停止。
    5.封顶效果稳定可靠,不合格率≤0.2%。

小瓶水灌装机技术参数

金荣机械
型号 产量 整机尺寸(长*宽*高) 功率 重量
JR14-12-4 3000 B/H 2400*1900*2800 mm 3 KW 4000 KG
JR16-16-5 6000 B/H 2600*1900*2200 mm 3 kw 4500 KG
JR18-18-6 8000 B/H 2800*2050*2200 mm 3 kw 5000 KG
JR24-24-8 12000 B/H 3100*2250*2800 mm 4 KW 6500 KG
JR32-32-10 15000 B/H 3600*2900*2900 mm 5.5 KW 8000 KG
JR40-40-10 18000 B/H 4250*3250*2900 mm 7.5 KW 9500 KG
JR50-50-12 22000 B/H 5200*3700*3000 mm 11 KW 13000 KG
JR60-60-15 25000 B/H 6300*4400*3000 mm 11 KW 16000 KG
JR72-72-16 32000 B/H 6900*4950*3000 mm 11 KW 17000 KG
JR80-80-18 36000 B/H 7600*5100*3000 mm 15 KW 19000 KG
JR100-100-20 40000 B/H 9800*6600*3000 mm 18.5 KW 25000 KG

小瓶水灌装机视频展示

金荣机械
小瓶水灌装生产线

2-10L大瓶水灌装机细节展示

金荣机械
  • 大瓶水清洗部分
    冲瓶部分
    1.进入瓶道的是与瓶刻度盘直接连接的空气输送装置。
    2.所有304/316不锈钢清洗头,喷水式注水设计,节约用水,更清洁。
    3.304/316不锈钢夹持器,带塑料垫,确保清洗过程中瓶子碰撞小。
    4.304/316不锈钢清洗泵,使大瓶水灌装机更耐用。
  • 大瓶水灌装部分
    灌装部分
    1.304/316不锈钢高精度灌装喷嘴。
    2.灌装量可微调,灌装后液位相同。
    3.所有304/314不锈钢接触部件和液体罐,精细抛光,无死角,易于清洁。
    4.304/316不锈钢加注泵。
    5.高效喷淋彻底冲洗,节约用书冲洗。
  • 大瓶水旋盖部分
    旋盖部分
    1.旋盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上,并由输送链送至后道工序。
    2.放置和加盖系统,电磁加盖头,具有卸料功能,确保加盖过程中瓶子碰撞小。
    3.采用304/316不锈钢结构。
    4.缺瓶时自动停止。
    5.封顶效果稳定可靠,不合格率≤0.2%。

2L-10L大瓶水灌装机技术参数

金荣机械
型号 产量 (5LPET瓶) 整机尺寸(长*宽*高) 功率 重量
JR8-8-4TD 1000B/H 3200*2250*2300MM 3 KW 4000 KG
JR12-12-4TD 1500B/H 3600*2950*2300MM 5.5 KW 5500 KG
JR16-16-5TD 2000B/H 4000*3300*2300MM 5.5 KW 6500 KG
JR20-20-5TD 2800B/H 4200*3300*2300MM 5.5 KW 8000 KG
JR25-25-6TD 3800B/H 4200*3300*2300MM 5.5 KW 9500 KG

大瓶水灌装机视频展示

金荣机械
2L-10L大瓶水灌装机

3-5加仑桶装水灌装机细节展示

金荣机械
  • 桶装水拔盖机
    全自动拔盖机
  • 全自动外刷桶机
    全自动外刷桶机
  • 桶装水冲洗部分
    桶装水冲洗部分
  • 桶装水灌装部分
    全自动桶装水灌装机
  • 桶装水压盖部分
    桶装水压盖部分

桶装水灌装机技术参数

金荣机械
型号 产量 灌装头数 功率 清洗水量 耗气量 整机尺寸
L*W*H
重量
QGF-60 60B/H 1 1.88 KW 0.6T/H 0.18m³/min 2700*1200
*1600MM
400 KG
QGF-120 120B/H 1 1.88KW 0.6T/H 0.18m³/min 3900*1200
*1700MM
600 KG
QGF-300 300B/H 2 5KW 2T/H 0.4 m³/min 5900*2300
*1880MM
2500 KG
QGF-450 450B/H 3 7KW 2T/H 0.4 m³/min 6000*2600
*1880MM
4000 KG
QGF-600 600B/H 4 10KW 2T/H 0.4 m³/min 6600*2800
*1880MM
4500 KG
QGF-900 900B/H 6 20KW 2T/H 0.5 m³/min 7400*3200
*1880MM
5000 KG

桶装水灌装生产线视频展示

金荣机械
桶装水灌装生产线

全自动水灌装生产线辅机

金荣机械
金荣饮料机械提供成套水灌装线,包括:水处理系统,吹瓶机,理瓶机,纯净水灌装机,喷码机,贴标机,套标机,纸箱包装机,膜包机,码垛机等等。

更多灌装生产线

金荣饮料机械提供成套水灌装线和全套饮料生产线:小瓶水生产线、大桶水灌装线、果汁生产线、碳酸饮料生产线、啤酒灌装线、易拉罐灌装生产线,玻璃瓶灌装生产线,酒灌装线等。

江苏金荣机械有限公司

金荣机械主导产品有冲瓶灌装旋盖三合一机组、灌装旋盖二合一机组、灌装封口二合一机组、全自动吹瓶机、加仑桶装系列机组、水处理生产线、自动就地清洗系统、各种杀菌成套设备、冲瓶灌装封口生产线、果汁果茶饮料成套设备等

0512-58530999/58535666/58578884

+138 1287 3222

webmaster@jinrong.cn

江苏省张家港市锦丰镇三兴五棵松路
