小瓶饮用水灌装机如何实现高效自动化生产？从冲瓶、灌装到旋盖的完整技术解析

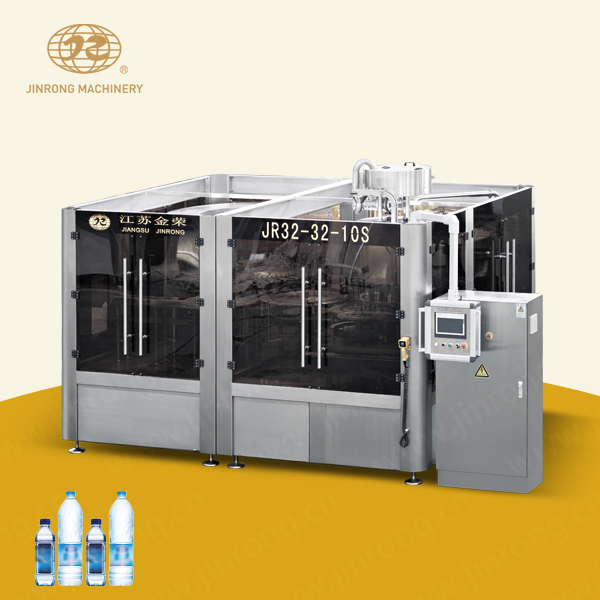

对于200ml至2L规格的瓶装水产品而言，传统人工操作已经难以满足连续化生产需求。现代小瓶饮用水灌装机通常将冲瓶、灌装和旋盖等工序进行集成，通过机械传动、自动控制和输送系统实现连续运行。以JR32-32-10S小瓶饮用水灌装机为代表的三合一设备，可用于PET瓶或玻璃瓶包装的矿泉水、饮用水和纯净水等产品，并能够根据生产需求配置不同规格的瓶盖系统。

200ml-2L小瓶水灌装设备的典型生产流程

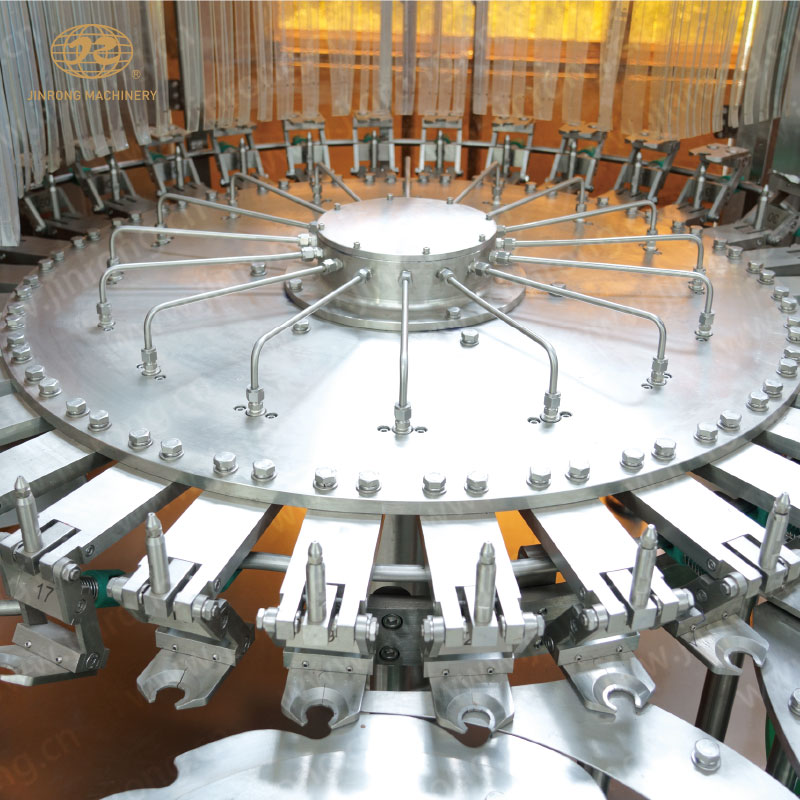

从完整的生产工艺来看，小瓶饮用水灌装生产线通常可以划分为以下几个主要环节： 水处理 → 空瓶输送 → 冲瓶 → 沥干 → 灌装 → 送盖 → 旋盖 → 输送 → 贴标 → 喷码 → 包装 其中，冲瓶、灌装和旋盖是小瓶饮用水灌装机内部最核心的三个功能区域。 在自动化运行状态下，空瓶首先通过输送系统进入设备。瓶体经过定位后进入冲瓶区域，完成内部清洗。随后，清洗后的瓶体进入灌装区域，由灌装阀完成液体填充。完成灌装后，瓶体进入旋盖区域，由理盖及旋盖机构完成瓶盖安装。 整个过程通过机械传动系统和PLC控制系统进行协调，从而减少人工搬运和人工操作。 这种工艺布局的优势在于，生产节拍更加统一。冲瓶、灌装和旋盖三个环节能够按照设定的运行速度连续工作，有利于减少中间等待和人工转运。 对于瓶装水企业来说，生产线的连续性不仅影响设备产能，也会影响后续贴标、包装和码垛环节。因此，在选择小瓶水灌装设备时，应综合考虑整个生产系统的匹配关系，而不能只关注单台设备的理论产量。

重力灌装原理：小瓶饮用水生产中的常见方式

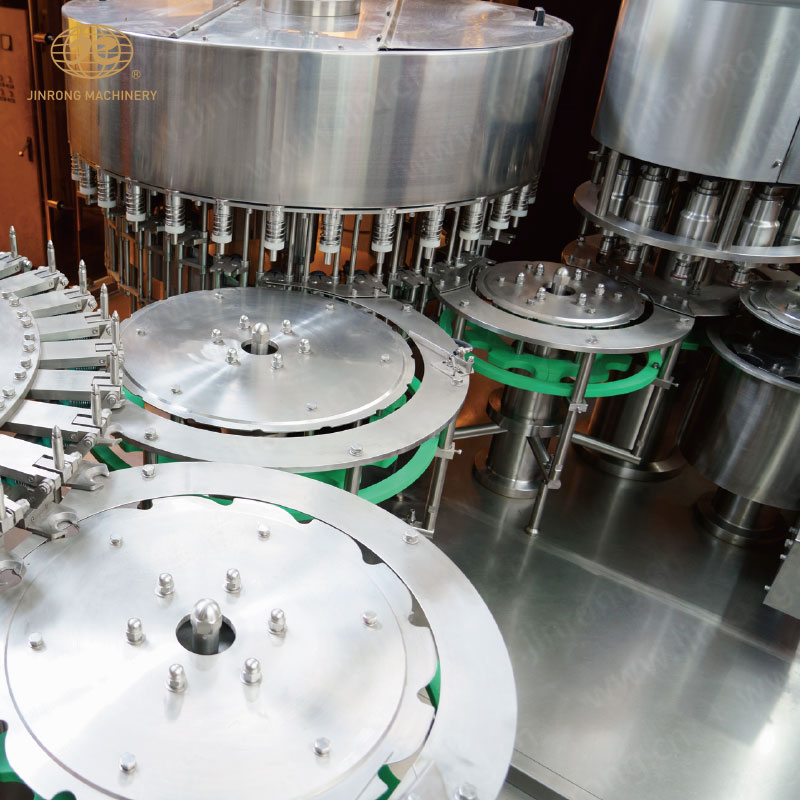

灌装系统是小瓶饮用水灌装机的核心区域。 对于饮用水、纯净水和矿泉水等低黏度液体，重力灌装是一种常见的灌装方式。其基本原理是利用液体自身重力，使储液系统中的水通过灌装阀进入瓶体。 在JR32-32-10S设备的灌装过程中，瓶体进入灌装区域后，由瓶颈托板进行定位。在凸轮机构的作用下，瓶体上升，使瓶口与灌装阀形成配合。 当灌装阀开启后，液体进入瓶内。达到设定灌装状态后，灌装过程结束，瓶体下降并离开灌装阀，然后通过过渡拨轮进入旋盖区域。 这一过程看似简单，但实际运行时涉及液位、供液压力、瓶体定位、阀门状态以及设备运行速度等多个因素。 因此，稳定的饮用水灌装设备需要在机械结构和液体系统之间保持良好的协调。 对于小瓶水生产而言，灌装系统通常需要重点考虑以下问题：

1. 灌装稳定性:不同生产速度下，灌装过程应保持连续稳定，避免出现明显的液体飞溅或灌装不均匀现象。

2. 灌装阀卫生设计:饮用水生产对液体接触部件的卫生管理要求较高，因此灌装阀和管道结构需要尽可能减少不易清洗的区域。

3. 供液系统匹配:储液罐、输送管道和灌装阀之间需要合理匹配，确保生产过程中供液稳定。

4. 瓶型适配:不同瓶体规格可能需要调整瓶颈托板、导轨及相关定位机构。

5. 设备清洗:长期生产过程中，设备内部需要根据生产工艺进行规范清洗和维护，避免残留物影响后续生产。

因此，选择小瓶饮用水灌装机时，不能只关注灌装速度，还应综合考虑设备的液体通道、阀门结构、清洗便利性和整体运行稳定性。

旋盖系统：决定瓶装产品包装完整性的重要环节

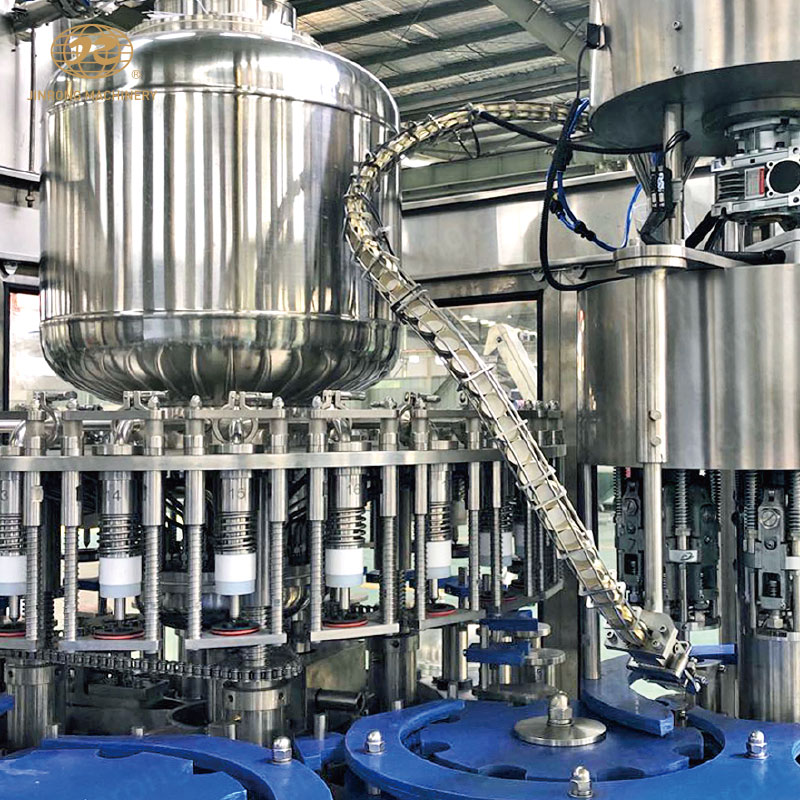

完成灌装后，瓶体需要进入旋盖区域。 旋盖系统主要由理盖装置、送盖机构和旋盖机构组成。瓶盖首先经过理盖器整理，使瓶盖按照正确方向排列，再通过输送结构进入旋盖工位。 在瓶体进入旋盖区域后，旋盖机构将瓶盖安装到已经完成灌装的瓶体上。根据设备配置，旋盖系统可以采用磁力离合器结构，并根据生产要求调节旋盖扭矩。 旋盖扭矩对于瓶装水生产具有重要意义。 如果旋盖过松，可能影响包装密封状态；如果旋盖过紧，则可能增加瓶盖或瓶口损伤风险。因此，合理的扭矩调节是保证旋盖质量的重要因素。 现代小瓶水灌装设备通过自动化旋盖结构减少人工操作，使瓶盖整理、输送和旋紧过程形成连续工序。 完成旋盖后，瓶体通过输送链进入后续生产环节，例如： 贴标 → 喷码 → 检验 → 膜包 → 装箱 → 码垛 因此，旋盖系统不仅是灌装设备的最后一个核心工位，也是连接灌装环节和后包装环节的重要节点。

PLC自动控制如何提升小瓶水生产线的运行效率

随着饮料生产自动化程度不断提高，PLC控制系统已经成为现代灌装设备的重要组成部分。 小瓶饮用水灌装机通过PLC控制设备运行逻辑，可以对进瓶、冲洗、灌装、旋盖以及输送等工序进行协调控制。 与传统人工操作相比，自动控制系统能够减少人为操作差异，并使设备运行状态更加统一。 在实际生产中，PLC控制系统通常可以配合人机界面实现参数设置和运行监控。操作人员可以根据实际生产要求调整相关运行参数，并观察设备运行状态。 自动化控制对于小瓶水生产主要具有以下作用：

1. 自动协调:设备各个工位按照设定程序运行，减少不同工序之间的节拍差异。

2. 运行监控:操作人员可以通过控制界面观察设备状态，及时发现异常。

3. 故障报警:当设备出现异常状态时，控制系统可以通过报警方式提醒操作人员检查。

4. 参数管理:根据不同瓶型和生产需求，可以对相关运行参数进行调整。

5. 降低人工干预:自动化生产减少了人工搬运和人工操作环节，有利于提高生产连续性。

公开资料显示，金荣JR系列饮用水灌装设备采用欧姆龙或西门子PLC控制方案，并根据不同机型形成从3000B/H到40000B/H的产能配置范围，具体生产能力需要结合瓶型、液体类型和实际工艺条件确定。

合理选型是建设高效瓶装水生产系统的基础

小瓶饮用水灌装机是瓶装水生产过程中重要的自动化设备，其核心功能围绕冲瓶、灌装和旋盖展开，并通过输送机构、机械传动和PLC控制系统实现连续运行。 对于200ml-2L规格的PET瓶或玻璃瓶饮用水产品而言，合理的小瓶水灌装设备能够帮助企业建立更加连贯的生产流程。 但在实际设备选择过程中，企业不应只关注理论产能，还应结合瓶型、产品类型、生产规模、厂房布局以及后端包装需求进行综合判断。 从长期生产角度来看，一套优秀的饮用水灌装生产线应当具备合理的工艺布局、稳定的机械结构、可靠的自动控制以及方便维护的设计。 对于计划建设或升级瓶装水生产线的企业来说，从实际产能需求出发，合理配置小瓶饮用水灌装机、水处理系统、吹瓶设备、贴标设备和包装设备，才能形成更加完整的自动化生产体系。 随着瓶装水市场不断发展，200ml-2L小瓶水产品仍然具有较大的应用空间。未来，小瓶水灌装设备也将继续围绕自动化控制、生产效率、设备稳定性和整线协同等方向持续优化，为饮用水生产企业提供更加灵活的生产解决方案。
